RabbitMQ理论与原理

RabbitMQ的5大核心概念

RabbitMQ的5大核心概念：Connection（连接）、Channel（信道）、Exchange（交换机）、Queue（队列）、Virtual host（虚拟主机）

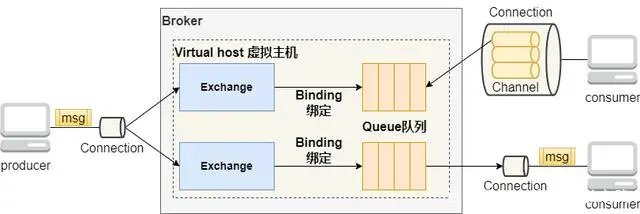

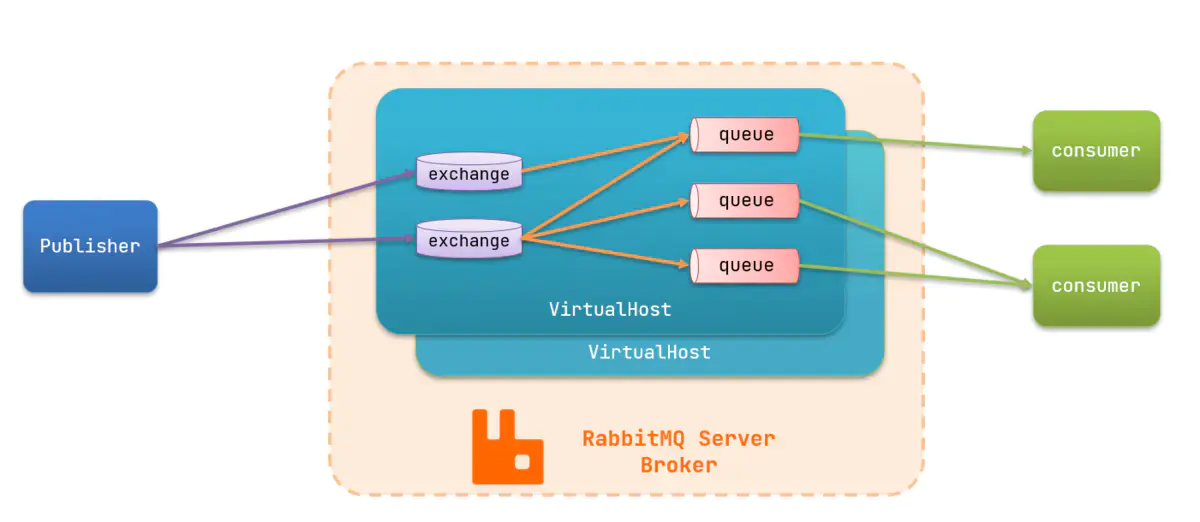

RabbitMQ的工作模型

描述：
中间的Broker表示RabbitMQ服务，每个Broker里面至少有一个Virtual host虚拟主机，每个虚拟主机中有自己的Exchange交换机、Queue队列以及Exchange交换机与Queue队列之间的绑定关系Binding。producer（生产者）和consumer（消费者）通过与Broker建立Connection来保持连接，然后在Connection的基础上建立若干Channel信道，用来发送与接收消息。

Connection（连接）

每个producer（生产者）或者consumer（消费者）要通过RabbitMQ发送与消费消息，首先就要与RabbitMQ建立连接，这个连接就是Connection。Connection是一个TCP长连接。

Channel（信道）

Channel是在Connection的基础上建立的虚拟连接，RabbitMQ中大部分的操作都是使用Channel完成的，比如：声明Queue、声明Exchange、发布消息、消费消息等。

多线程下，每个线程创建单独的Channel进行通信，Connection与Channel之间的关系可以比作光纤电缆，如果把Connection比作一条光纤电缆，那么Channel就相当于是电缆中的一束光纤。

Virtual host（虚拟主机）

Virtual host是一个虚拟主机的概念，一个Broker中可以有多个Virtual host，每个Virtual host都有一套自己的Exchange和Queue，同一个Virtual host中的Exchange和Queue不能重名，不同的Virtual host中的Exchange和Queue名字可以一样。这样，不同的用户在访问同一个RabbitMQ Broker时，可以创建自己单独的Virtual host，然后在自己的Virtual host中创建Exchange和Queue，很好地做到了不同用户之间相互隔离的效果。

Queue（队列）

Queue是一个用来存放消息的队列，生产者发送的消息会被放到Queue中，消费者消费消息时也是从Queue中取走消息。

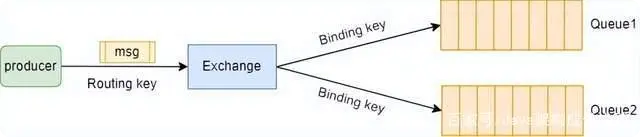

Exchange（交换机）

主要负责根据不同的分发规则将消息分发到不同的Queue,Exchange通过Routing key（路由键，通常叫作Binding key）来绑定交换机与队列，用于转发消息到相应的队列里面

fanout(广播)

fanout是扇形的意思，该类型通常叫作广播类型。fanout类型的Exchange不处理Routing key，而是会将发送给它的消息路由到所有与它绑定的Queue上。

direct（直接）

direct的意思是直接的，direct类型的Exchange会将消息转发到指定Routing key的Queue上，Routing key的解析规则为精确匹配。也就是只有当producer发送的消息的Routing key与某个Binding key相等时，消息才会被分发到对应的Queue上。

topic（主题）

topic的意思是主题，topic类型的Exchange会根据通配符对Routing key进行匹配，只要Routing key满足某个通配符的条件，就会被路由到对应的Queue上。通配符的匹配规则如下：

  • Routing key必须是一串字符串，每个单词用“.”分隔；

  • 符号“#”表示匹配一个或多个单词:如：“#.123” 既能够匹配到 “abc.123”，也能匹配到 “abc.def.123”。

  • 符号“”表示匹配一个单词。如：“.123” 能够匹配到 “abc.123”,但匹配不到 “abc.def.123”

headers

headers Exchange中，Exchange与Queue之间的绑定不再通过Binding key绑定，而是通过Arguments绑定

producer在发送消息时可以添加headers属性，Exchange接收到消息后，会解析headers属性，只要我们上面配置的Arguments中的所有属性全部被包含在Headers中并且值相等，那么这条消息就会被路由到对应的Queue中。

简单例子

依赖

  <!--AMQP依赖，包含RabbitMQ-->
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-amqp</artifactId>
        </dependency>

yml配置

pulisher

logging:
  pattern:
    dateformat: MM-dd HH:mm:ss:SSS
server:
  port: 8080

spring:
  application:
    name: mq-pulisher
  rabbitmq:
    host: 192.168.171.132 # rabbitMQ的ip地址
    port: 5672 # 端口
    username: kim
    password: 123456
    virtual-host: /

comsumer

server:
  port: 8081
spring:
  application:
    name: mq-comsumer
  rabbitmq:
    host: 192.168.171.132 # rabbitMQ的ip地址
    port: 5672 # 端口
    username: kim
    password: 123456
    virtual-host: /
logging:
  pattern:
    dateformat: MM-dd HH:mm:ss:SSS

代码

publisher：生产者测试类

@SpringBootTest
public class MQTest {
    @Autowired
    private RabbitTemplate rabbitTemplate;

    @Test
    public void dirctTest() {
        String exchangeName = "kim.DIRECT";
        String msg = "dirctTest测试";
        rabbitTemplate.convertAndSend(exchangeName, "red", msg);
    }
    @Test
    public void TOPICTest() {
        String exchangeName = "kim.TOPIC";
        String msg = "TOPICTest测试";
        rabbitTemplate.convertAndSend(exchangeName, "3333.2222.red.1111.4444", msg);
    }
}

comsumer：消费者监听类

@Slf4j
@Component
public class RabbitListenerTest {

    @RabbitListener(bindings = @QueueBinding(
            value=@Queue("DIRECT.queue"),
            exchange = @Exchange(name ="kim.DIRECT",type = ExchangeTypes.DIRECT),
            key ={"red","blue"}
    ))
    public void DIRECTListener(String msg ){
        System.out.println("MQ收到消息==="+msg);
    }
    @RabbitListener(bindings = @QueueBinding(
            value=@Queue("TOPIC.queue"),
            exchange = @Exchange(name ="kim.TOPIC",type = ExchangeTypes.TOPIC),
            key ={"*.red"}
    ))
    public void TOPICListener(String msg ){
        System.out.println("MQ收到消息==="+msg);
    }
    @RabbitListener(bindings = @QueueBinding(
            value=@Queue("TOPIC.queue"),
            exchange = @Exchange(name ="kim.TOPIC",type = ExchangeTypes.TOPIC),
            key ={"#.red.#"}
    ))
    public void TOPICListener2(String msg ){
        System.out.println("MQ收到消息===2222222"+msg);
    }
}

RabbitMQ保证消息可靠性

消息丢失可能发生的节点

  • 1.发送时丢失
    • 生产者发送的消息未送达exchange
    • 消息到达exchange后未到达queue
  • 2.MQ宕机，queue队列里消息丢失
  • 3.consumer接收到消息后消费者未消费就宕机

解决方案

1.发送时丢失

生产者确认机制

RabbitMQ提供了publisher confirm机制来避免消息发送到MQ过程中丢失。消息发送到MQ以后，会返回一个结果给发送者，表示消息是否处理成功。

  • publisher-confirm，发送者确认
    • 消息成功投递到exchange交换机，返回ack；
    • 消息未投递到exchange交换机，返回nack。
  • publisher-return，发送者回执
    • 消息投递到交换机了，但是没有路由到queue队列。返回ACK，及路由失败原因。

注意：确认机制发送消息时，需要给每个消息设置一个全局唯一id，以区分不同消息，避免ack冲突。

1.application.yml配置

spring:
  application:
    name: mq-comsumer
  rabbitmq:
    host: 192.168.171.132 # rabbitMQ的ip地址
    port: 5672 # 端口
    username: kim
    password: 123456
    virtual-host: /
    publisher-confirm-type: correlated
    publisher-returns: true
    template:
      mandatory: true

​

  • publish-confirm-type：开启publisher-confirm，这里支持两种类型：

    • simple：同步等待confirm结果，直到超时;
    • correlated：异步回调，定义ConfirmCallback，MQ返回结果时会回调这个ConfirmCallback；

  • publish-returns：开启publish-return功能，同样是基于callback机制，不过是定义ReturnCallback；

  • template.mandatory：定义消息路由失败时的策略。

    • true，则调用ReturnCallback；

    • false：则直接丢弃消息。

2.给生产者RabbitTemplate配置ReturnCallback (到交换机，没到队列queue)

注意：每个RabbitTemplate只能配置一个ReturnCallback。

@Slf4j
@Configuration
public class CommonConfig implements ApplicationContextAware {
    @Override
    public void setApplicationContext(ApplicationContext applicationContext) throws BeansException {
        RabbitTemplate rabbitTemplate = applicationContext.getBean(RabbitTemplate.class);
        rabbitTemplate.setReturnCallback((message, replyCode, replyTest, exchange, routingKey) -> {
            // 记录日志
            log.info("发送消息到队列失败，应答码{}，原因{}，交换机{}，路由键{}，消息{}",
                    replyCode, replyTest, exchange, routingKey, message.toString());
            // 重发消息代码........

            //此处省略了重发消息的代码实现，具体可以根据业务需求编写。
        });
    }
}

​

3.代码实现ConfirmCallback;每个发送操作实现代码。（判断是否到交换机exchange）

    @Test
    public void testSendMessage2SimpleQueue() {

        String exchangeName = "kim.DIRECT";
        String msg = "testSendMessage2SimpleQueue测试";
        String routingKey = "red";

        // 消息ID，封装到
        CorrelationData correlationData = new CorrelationData(UUID.randomUUID().toString());

        correlationData.getFuture().addCallback(
                result -> {
                    if (result.isAck()) {
                        // ack，消息发送成功
                        log.debug("消息发送到交换机成功，ID:{}", correlationData.getId());
                    } else {
                        // nack，消息发送失败
                        log.error("消息发送到交换机失败，ID:{}，原因{}", correlationData.getId(), result.getReason());
                        // 重发消息
                    }
                },
                ex -> {
                    // 记录日志
                    log.error("消息发送异常，ID:{}，原因{}", correlationData.getId(), ex.getMessage());
                    // 重发消息TODO

                }
        );

        rabbitTemplate.convertAndSend(exchangeName, routingKey, msg,correlationData);
    }
}

2.MQ宕机，queue队列里消息丢失

1.exchange交换机持久化(默认)
 @Bean
 public DirectExchange simpleExchange(){
     // 三个参数：交换机名称、是否持久化、当没有queue与其绑定时是否自动删除
     return new DirectExchange("simple.exchange", true, false);
 }

​
​

@RabbitListener(bindings = @QueueBinding(
         value=@Queue(value = "TOPIC.queue",durable = "true"),
         exchange = @Exchange(name ="kim.TOPIC",type = ExchangeTypes.TOPIC,durable = "true"),
         key ={"#.red.#"}
 ))

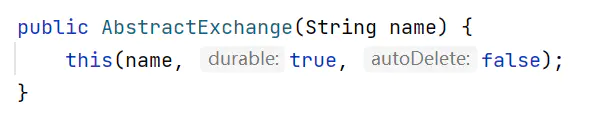

注意：其实直接new也是持久化，默认走如下方法：

2.queue消息队列持久化(默认)
@Bean
public Queue simpleQueue(){
    // 使用QueueBuilder构建队列，durable持久化
    return QueueBuilder.durable("simple.queue").build();
}

​
​
​

   @RabbitListener(bindings = @QueueBinding(
            value=@Queue(value = "TOPIC.queue",durable = "true"),
            exchange = @Exchange(name ="kim.TOPIC",type = ExchangeTypes.TOPIC,durable = "true"),
            key ={"#.red.#"}
    ))

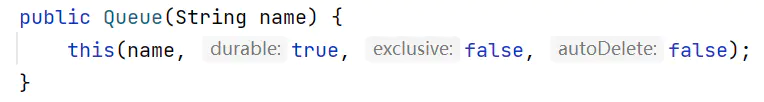

注意：直接new Queue("simple.queue");也是持久化的，如下：

3.消息体msg持久化（默认）
@Test
public void testDurableMsg(){
    // 路由键
    String routingKey = "simple";
    // 消息体
    String message = "Hello, durable.";
    // 消息持久化
    Message msg = MessageBuilder
            .withBody(message.getBytes(StandardCharsets.UTF_8)) //消息体
            .setDeliveryMode(MessageDeliveryMode.PERSISTENT) //持久化
            .build();
    // 发送消息
    rabbitTemplate.convertAndSend("simple.exchange", routingKey, msg);
}

注意：直接发送普通消息，默认也是持久化的，如下：

public static final MessageDeliveryMode DEFAULT_DELIVERY_MODE = MessageDeliveryMode.PERSISTENT;

​

3.消费者未消费丢失（消费者确认消息）

1.默认机制

当消费者出现异常后，消息会不断requeue（重新入队）到队列，再重新发送给消费者，然后再次异常，再次requeue，无限循环。

spring:
  rabbitmq:
    listener:
      simple:
        prefetch: 1
        acknowledge-mode: auto # none，关闭ack；manual，手动ack；auto：自动ack

​

  • manual：手动ack，需要在业务代码结束后，调用api发送ack；
  • auto：自动ack，由spring监测listener代码是否出现异常，没有异常则返回ack；抛出异常则返回nack；
  • none：关闭ack，MQ假定消费者获取消息后会成功处理，因此消息投递后立即被删除。
2.Spring的retry机制

Spring机制重试次数耗尽后，消息会被reject，丢弃。

spring:
  rabbitmq:
    listener:
      simple:
        prefetch: 1
        retry:
          enabled: true # 开启消费失败重试
          initial-interval: 1000 # 初始失败等待时间为1秒
          multiplier: 3 # 下次失败等待时间的倍数，下次等待时长last*multiplier
          max-attempts: 3 # 最大重试次数
          stateless: true # 无状态；false则为有状态。业务中包含事务则改为false。

  • 失败消息处理策略:在开启重试模式后，重试次数耗尽，如果消息依然失败，则需要由MessageRecoverer接口来处理。

    • RejectAndDontRequeueRecoverer：重试耗尽后，直接reject，丢弃消息，默认就是这种方式；

    • ImmediateRequeueMessageRecoverer：重试耗尽后，返回nack，消息重新入队；

    • RepublishMessageRecoverer：重试耗尽后，将失败消息投递到指定的交换机。

代码实现

1.定义交换机和队列

@Bean
public DirectExchange errorMessageExchange(){
    return new DirectExchange("error.direct");
}

@Bean
public Queue errorQueue(){
    return new Queue("error.queue", true);
}

@Bean
public Binding errorBinding(){
    return BindingBuilder.bind(errorQueue()).to(errorMessageExchange()).with("error");
}

​
2.覆盖重试机制
​

@Bean
public MessageRecoverer republishMessageRecoverer(RabbitTemplate rabbitTemplate){
    return new RepublishMessageRecoverer(rabbitTemplate, "error.exchange", "error");
}

​

更改序列化方式

默认是jdk序列化，修改成json序列化

依赖

  <dependency>
            <groupId>com.fasterxml.jackson.core</groupId>
            <artifactId>jackson-databind</artifactId>
        </dependency>

覆盖配置

    @Bean
    public MessageConverter messageConverter(){
        return new Jackson2JsonMessageConverter();
    }

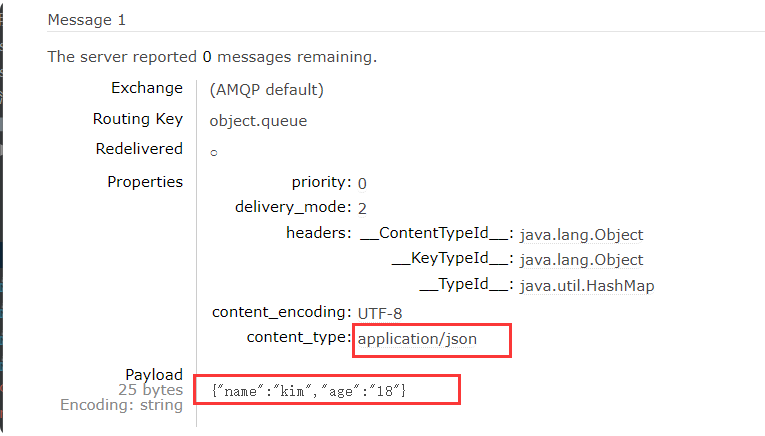

测试

  @Test
    public void  sentObject(){
        Map<String,String> map=new HashMap<>();
        map.put("name", "kim");
        map.put("age", "18");
        rabbitTemplate.convertAndSend("object.queue", map);
    }

死信交换机

如果队列配置了dead-letter-exchange属性，指定了一个交换机，那么队列中的死信就会投递到这个交换机中，而这个交换机称为死信交换机（Dead Letter Exchange，简称DLX）。

  • 死信

    • 消费者使用basic.reject或basic.nack声明消费失败，并且消息的requeue参数设置为false；
    • 消息是一个过期消息，超时无人消费；
    • 要投递的队列消息堆积满了，最早的消息可能成为死信。

  • TTL也就是Time-To-Live。如果一个队列中的消息TTL结束仍未消费，则会变为死信。

    • 消息所在的队列设置了存活时间；
    • 消息本身设置了存活时间。

死信交换机&TTL代码实现

定义死信交换机（注解）

    /**
     * 死信交换机
     */
    @RabbitListener(
            bindings = @QueueBinding(
                    value = @Queue(name = "dl.queue",durable = "true"),
                    exchange = @Exchange(name = "dl.direct"),
                    key = {"dl"}
            )
    )
    public void DLListener(String msg){
        log.info("接收到dl.queue的延迟消息：{}", msg);
    }

​

定义TTL交换机（配置）

@Configuration
public class TTLExchageConfig {
    @Bean
    public DirectExchange ttlExchage(){
        return new DirectExchange("ttl.direct");
    }
    @Bean
    public Queue ttlQueue(){
        return QueueBuilder.durable("ttl.queue")
                .ttl(20000)
                .deadLetterExchange("dl.direct")
                .deadLetterRoutingKey("dl")
                .build();
    }
    @Bean
    public Binding ttlBinding(){
        return BindingBuilder.bind(ttlQueue()).to(ttlExchage()).with("ttl");
    }

}

消费者

 @Test
    public void testTTLMsg(){
        // 路由键
        String routingKey = "ttl";
        // 消息体
        String message = "延迟队列测试";
        // 消息持久化
        Message msg = MessageBuilder
                .withBody(message.getBytes(StandardCharsets.UTF_8)) //消息体
                .setDeliveryMode(MessageDeliveryMode.PERSISTENT) //持久化
                .setExpiration("8000")
                .build();
        // 发送消息
        rabbitTemplate.convertAndSend("ttl.direct", routingKey, msg);
        log.debug("消息已经发送！！！");
    }

总结

此处我们设置了queue的超时时间，以及msg的超时时间，最后MQ会以其中较短的时间来实现。

延迟消息

利用TTL结合死信交换机，实现了消息发出后，消费者延迟收到消息的效果。这种消息模式就称为延迟队列（Delay Queue）模式。

  • 两种方案

    • TTL+死信队列
    • 延迟队列插件

  • 应用场景

  • 延迟发送短信；

  • 用户下单，如果用户在15 分钟内未支付，则自动取消；

  • 预约工作会议，20分钟后自动通知所有参会人员。

延迟队列插件安装

查看RabbitMQ安装与使用

延迟队列代码实现

注解方式

DelayExchange的本质还是官方的三种交换机，只是添加了延迟功能。因此使用时只需要声明一个交换机，交换机的类型可以是任意类型，然后设定delayed属性为true即可。

 @RabbitListener(bindings = @QueueBinding(
            value = @Queue(name = "delay.queue", durable = "true"),
            exchange = @Exchange(name = "delay.direct", delayed = "true"),
            key = "delay"
    ))
    public void listenDelayQueue(String msg){
        log.info("接收到delay.queue的延迟消息：{}", msg);
    }

配置方式

@Configuration
public class DelayExchageConfig {
    @Bean
    public DirectExchange delayedExchange(){
        return ExchangeBuilder
                .directExchange("delay.direct")
                .delayed()
                .durable(true)
                .build();
    }

    @Bean
    public Queue delayedQueue(){
        return new Queue("delay.queue");
    }

    @Bean
    public Binding delayedBinding(){
        return BindingBuilder.bind(delayedQueue()).to(delayedExchange()).with("delay");
    }
}

发送消息

@Test
    public void testDelayedMsg(){
        // 路由键
        String routingKey = "delay";
        // 消息体
        String message = "Delay.延迟消息";
        // 消息延迟设置
        Message msg = MessageBuilder
                .withBody(message.getBytes(StandardCharsets.UTF_8)) //消息体
                .setHeader("x-delay", 10000)
                .build();
        // 发送消息
        rabbitTemplate.convertAndSend("delay.direct", routingKey, msg);
    }

​

ReturnCallback处理逻辑

ReturnCallback里面添加判断

// 判断是否是延迟消息
if (message.getMessageProperties().getReceivedDelay() > 0) {
    // 是一个延迟消息，忽略这个错误提示
    return;
}

消息堆积-惰性队列

  • 解决消息堆积方法

    • 增加更多消费者，提高消费速度；
    • 在消费者内开启线程池加快消息处理速度；
    • 扩大队列容积，提高堆积上限。

惰性队列

从RabbitMQ的3.6.0版本开始，就增加了Lazy Queues的概念，也就是惰性队列。

  • 接收到消息后直接存入磁盘而非内存；
  • 消费者要消费消息时才会从磁盘中读取并加载到内存；
  • 支持数百万条的消息存储。

设置惰性队列

要设置一个队列为惰性队列，只需要在声明队列时，指定x-queue-mode属性为lazy即可。

可以通过命令行将一个运行中的队列修改为惰性队列，如下：

rabbitmqctl set_policy Lazy "^lazy-queue$" '{"queue-mode":"lazy"}' --apply-to queues

SpringAMQP声明惰性队列

配置方式
@Bean
public Queue lazyQueue(){
    return QueueBuilder
            .durable("lazy.queue")
            .lazy() // 开启x-queue-mode为lazy
            .build();
}
注解方式
@RabbitListener(queuesToDeclare = @Queue(
        name = "lazy.queue",
        durable = "true",
        arguments = @Argument(name = "x-queue-mode", value = "lazy")
))
public void listenLazyQueue(String msg){
    log.info("接收到lazy.queue的延迟消息：{}", msg);
}

优缺点

  • 优点

    • 基于磁盘存储，消息上限高；
    • 没有间歇性的page-out，性能比较稳定；

  • 缺点

    • 基于磁盘存储，消息时效性会降低；
    • 性能受限于磁盘的IO。
0
RabbitMQ
版权归属： 路口、下车
本文链接： https://www.lukxc.com/archives/RabbitMQ-02
许可协议： 本文使用《署名-非商业性使用-相同方式共享 4.0 国际 (CC BY-NC-SA 4.0)》协议授权

评论区
