redis网络模型

用户空间和内核空间

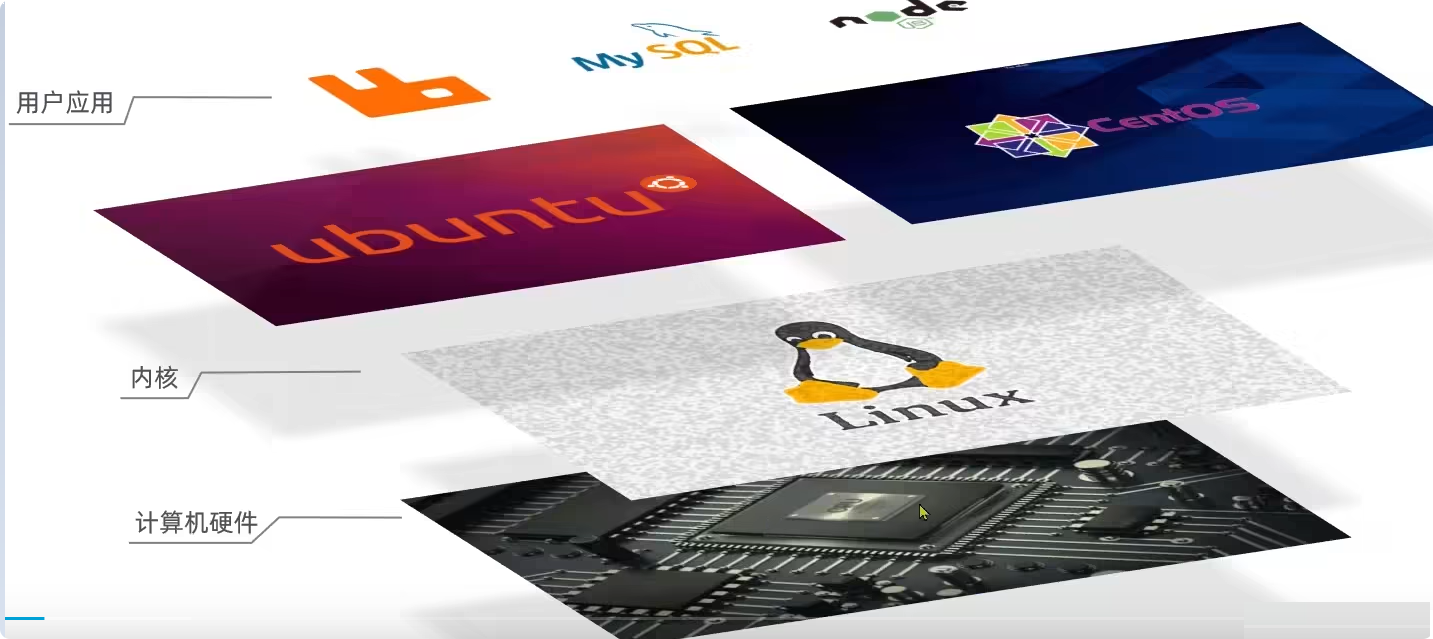

用户的应用，比如 redis ，mysql 等其实是没有办法去执行访问我们操作系统的硬件的，所以我们可以通过发行版的这个壳子去访问内核，再通过内核去访问计算机硬件

为什么要划分内核态和用户态

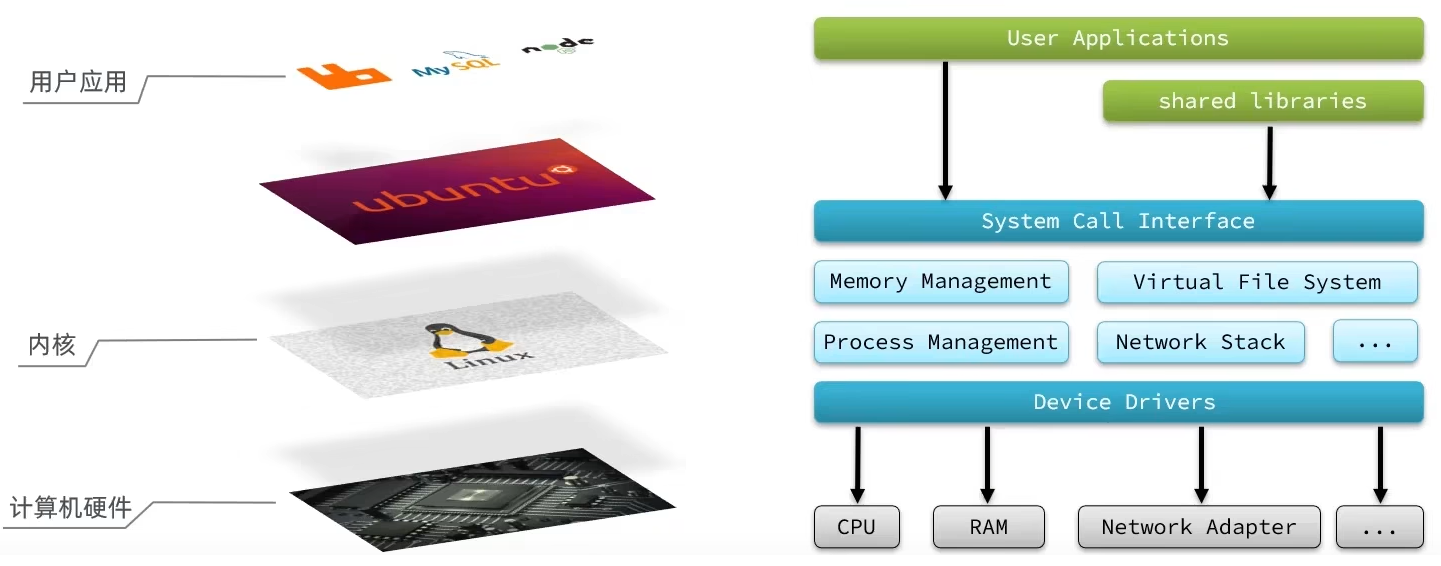

计算机硬件包括，如 cpu，内存，网卡等等，内核（通过寻址空间）可以操作硬件的，但是内核需要不同设备的驱动，有了这些驱动之后，内核就可以去对计算机硬件去进行 内存管理，文件系统的管理，进程的管理等等

进程寻址空间

什么是寻址空间呢？我们的应用程序也好，还是内核空间也好，都是没有办法直接去物理内存的，而是通过分配一些虚拟内存映射到物理内存中，我们的内核和应用程序去访问虚拟内存的时候，就需要一个虚拟地址，这个地址是一个无符号的整数。

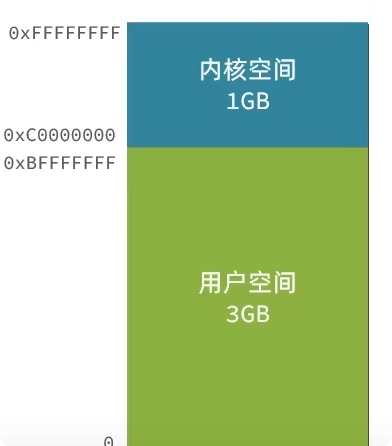

比如一个 32 位的操作系统，他的带宽就是 32，他的虚拟地址就是 2 的 32 次方，也就是说他寻址的范围就是 0~2 的 32 次方， 这片寻址空间对应的就是 2 的 32 个字节，就是 4GB，这个 4GB，会有 3 个 GB 分给用户空间，会有 1GB 给内核系统

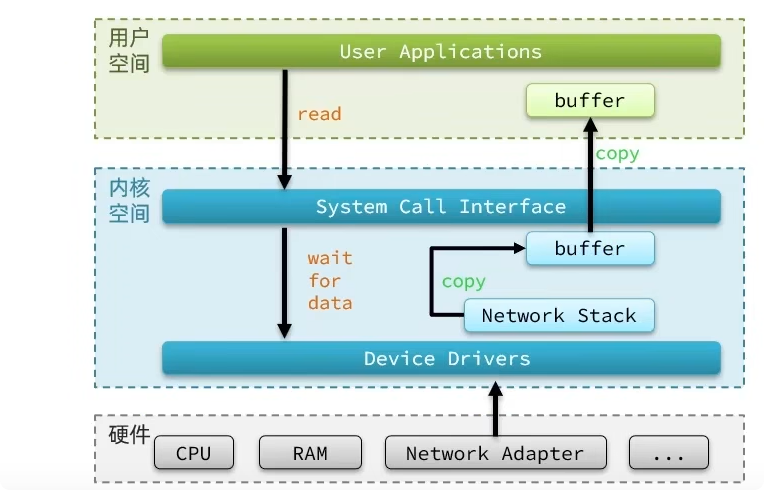

Linux 系统为了提高 IO 效率，会在用户空间和内核空间都加入缓冲区：

• 写数据时，要把用户缓冲数据拷贝到内核缓冲区，然后写入设备
• 读数据时，要从设备读取数据到内核缓冲区，然后拷贝到用户缓冲区

网络模型

阻塞IO

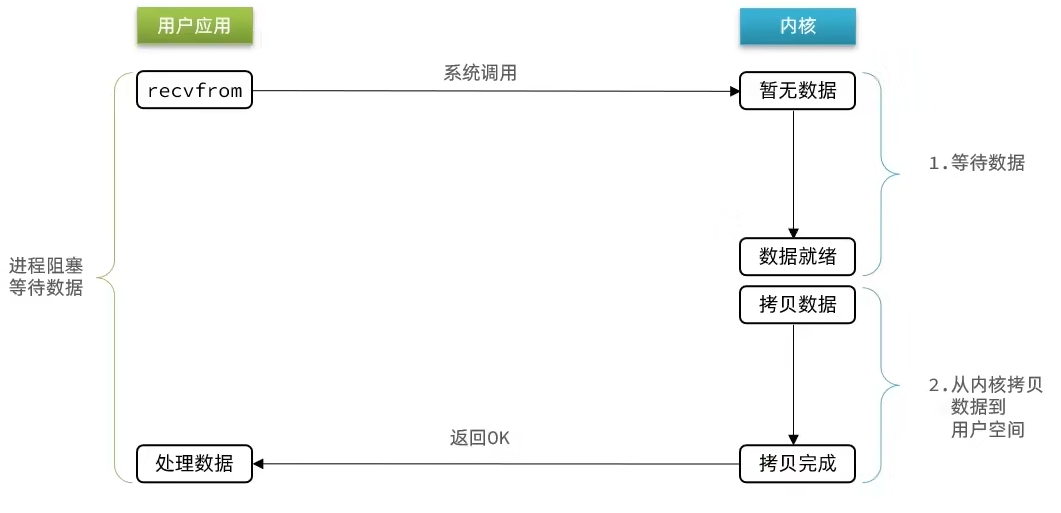

用户去读取数据时，会去先发起 recvform 一个命令，去尝试从内核上加载数据，如果内核没有数据，那么用户就会等待，此时内核会去从硬件上读取数据，内核读取数据之后，会把数据拷贝到用户态，并且返回 ok，整个过程，都是阻塞等待的，这就是阻塞 IO

顾名思义，阻塞 IO 就是两个阶段都必须阻塞等待：

• 阶段一：

  • 用户进程尝试读取数据（比如网卡数据）
  • 此时数据尚未到达，内核需要等待数据
  • 此时用户进程也处于阻塞状态

• 阶段二：

  • 数据到达并拷贝到内核缓冲区，代表已就绪
  • 将内核数据拷贝到用户缓冲区
  • 拷贝过程中，用户进程依然阻塞等待
  • 拷贝完成，用户进程解除阻塞，处理数据

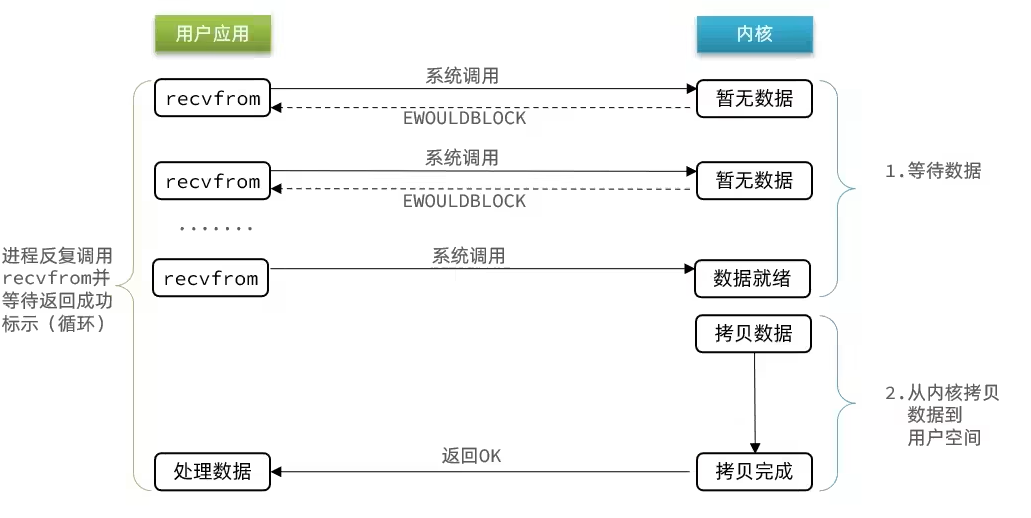

非阻塞 IO

顾名思义，非阻塞 IO 的 recvfrom 操作会立即返回结果而不是阻塞用户进程。

• 阶段一：

  • 用户进程尝试读取数据（比如网卡数据）
  • 此时数据尚未到达，内核需要等待数据
  • 返回异常给用户进程
  • 用户进程拿到 error 后，再次尝试读取
  • 循环往复，直到数据就绪

• 阶段二：

  • 将内核数据拷贝到用户缓冲区
  • 拷贝过程中，用户进程依然阻塞等待
  • 拷贝完成，用户进程解除阻塞，处理数据
  • 可以看到，非阻塞 IO 模型中，用户进程在第一个阶段是非阻塞，第二个阶段是阻塞状态。虽然是非阻塞，但性能并没有得到提高。而且忙等机制会导致 CPU 空转，CPU 使用率暴增。

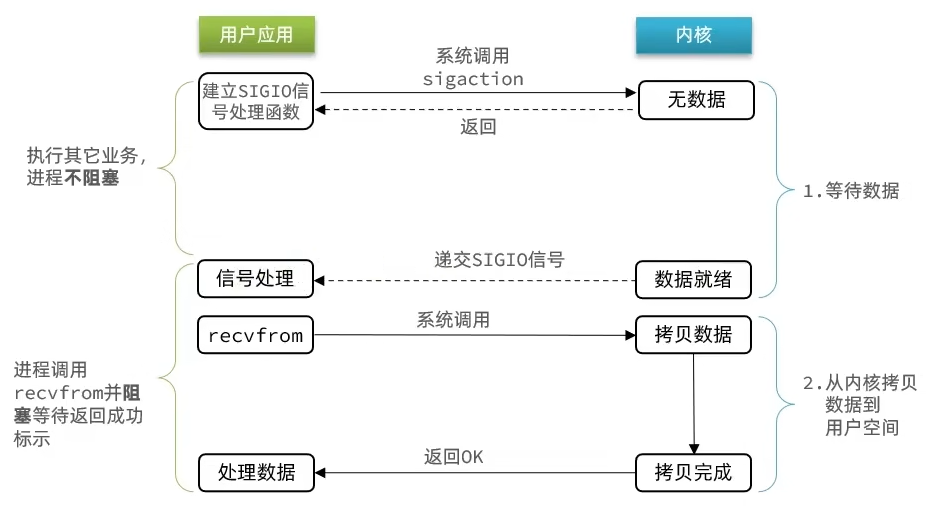

信号驱动

信号驱动 IO 是与内核建立 SIGIO 的信号关联并设置回调，当内核有 FD 就绪时，会发出 SIGIO 信号通知用户，期间用户应用可以执行其它业务，无需阻塞等待。

• 阶段一：

  • 用户进程调用 sigaction ，注册信号处理函数
  • 内核返回成功，开始监听 FD
  • 用户进程不阻塞等待，可以执行其它业务
  • 当内核数据就绪后，回调用户进程的 SIGIO 处理函数

• 阶段二：

  • 收到 SIGIO 回调信号
  • 调用 recvfrom ，读取
  • 内核将数据拷贝到用户空间
  • 用户进程处理数据

当有大量 IO 操作时，信号较多，SIGIO 处理函数不能及时处理可能导致信号队列溢出，而且内核空间与用户空间的频繁信号交互性能也较低。

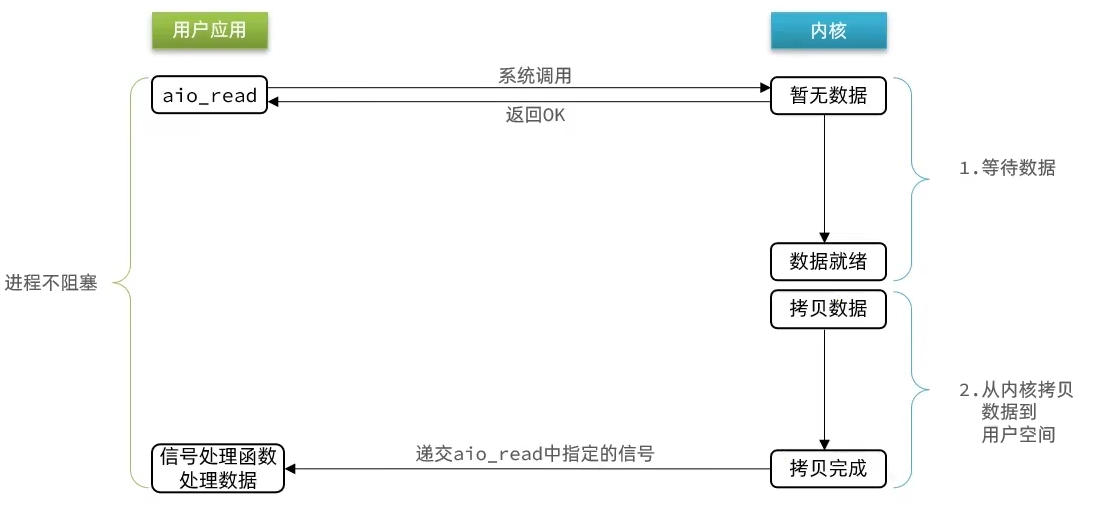

异步 IO

这种方式，不仅仅是用户态在试图读取数据后，不阻塞，而且当内核的数据准备完成后，也不会阻塞

他会由内核将所有数据处理完成后，由内核将数据写入到用户态中，然后才算完成，所以性能极高，不会有任何阻塞，全部都由内核完成，可以看到，异步 IO 模型中，用户进程在两个阶段都是非阻塞状态。

IO 多路复用

监听多个地方的数据读取进度，谁的数据准备好了，就通知用户去从缓存区读取

多路复用 IO 的实现

目前流程的多路复用 IO 实现主要包括四种: select、poll、epoll、kqueue。下表是他们的一些重要特性的比较:

IO 模型	相对性能	关键思路	操作系统	JAVA 支持情况
select	较高	Reactor	windows/Linux	支持Reactor 模式 (反应器设计模式)。Linux 操作系统的 kernels 2.4 内核版本之前，默认使用 select；而目前 windows 下对同步 IO 的支持，都是 select 模型
poll	较高	Reactor	Linux	Linux 下的 JAVA NIO 框架，Linux kernels 2.6 内核版本之前使用 poll 进行支持。也是使用的 Reactor 模式
epoll	高	Reactor/Proactor	Linux	Linux kernels 2.6 内核版本及以后使用 epoll 进行支持；Linux kernels 2.6 内核版本之前使用 poll 进行支持；另外一定注意，由于 Linux 下没有 Windows 下的 IOCP 技术提供真正的 异步 IO 支持，所以 Linux 下使用 epoll 模拟异步 IO
kqueue	高	Proactor	Linux	目前 JAVA 的版本不支持

select

采用1024大小fd_set集合存放事件,最大连接1024，每次数据来了，需要全部拷贝到用户buffer，然后全部遍历才能找到

select 是 Linux 最早是由的 I/O 多路复用技术：

linux 中，*一切皆文件，socket 也不例外，我们把需要处理的数据封装成 FD，然后在用户态时创建一个 fd_set 的集合（这个集合的大小是要监听的那个 FD 的最大值 + 1，但是大小整体是有限制的 ），这个集合的长度大小是有限制的，同时在这个集合中，标明出来我们要控制哪些数据。

流程

• 用户态下：

  • 创建 fd_set 集合，包括要监听的 读事件、写事件、异常事件 的集合
  • 确定要监听的 fd_set 集合
  • 将要监听的集合作为参数传入 select () 函数中，select 中会将 集合复制到内核 buffer 中

• 内核态：

  • 内核线程在得到 集合后，遍历该集合
  • 没数据就绪，就休眠
  • 当数据来时，线程被唤醒，然后再次遍历集合，标记就绪的 fd 然后将整个集合，复制回用户 buffer 中
  • 用户线程遍历集合，找到就绪的 fd ，再发起读请求。

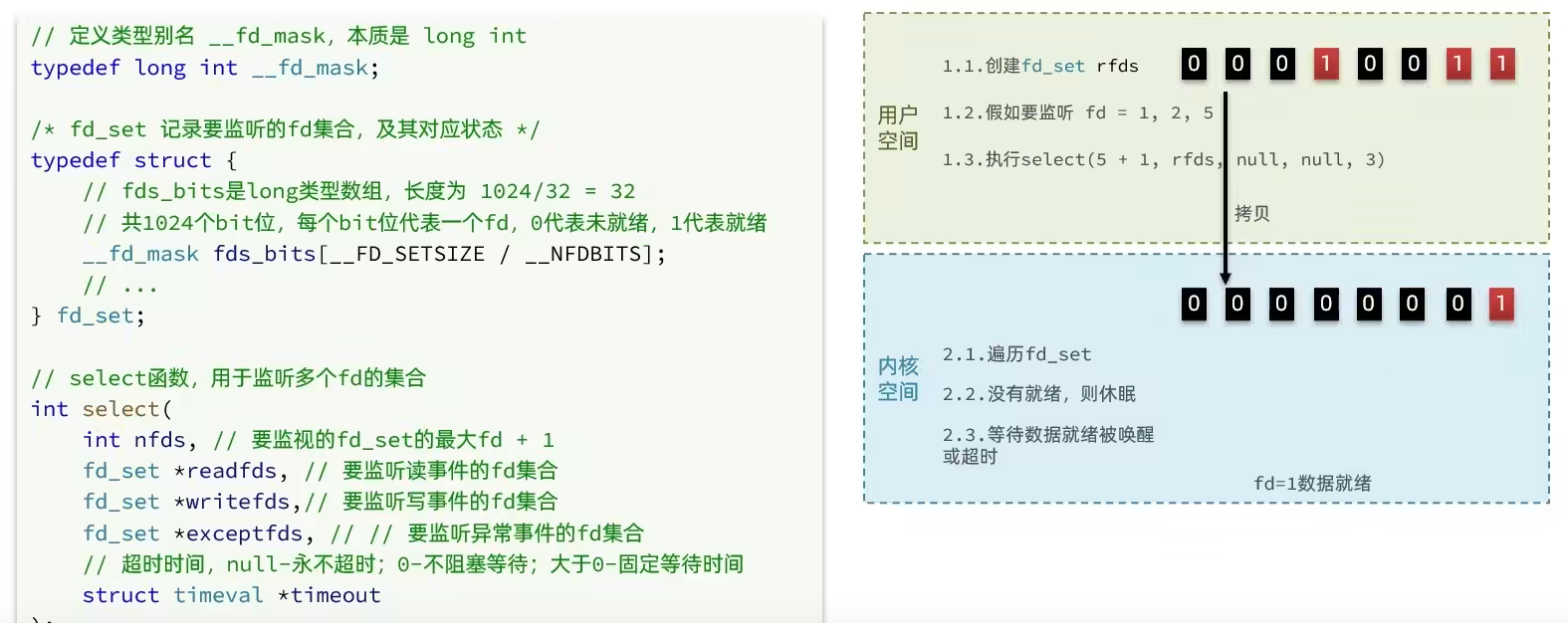

源码

不足

• 集合大小固定为 1024 ，也就是说最多维持 1024 个 socket，在海量数据下，不够用
• 集合需要在 用户 buffer 和内核 buffer 中反复复制，涉及到 用户态和内核态的切换，非常影响性能

poll

poll 模式对 select 模式做了简单改进，把集合改成链表，没有存储上限（但是当数量多了，一样效率低），同样要全部拷贝到用户buffer，全部遍历找到数据

流程

• 创建 pollfd 数组，向其中添加关注的 fd 信息，数组大小自定义
• 调用 poll 函数，将 pollfd 数组拷贝到内核空间，转链表存储，无上限
• 内核遍历 fd ，判断是否就绪
• 数据就绪或超时后，拷贝 pollfd 数组到用户空间，返回就绪 fd 数量 n
• 用户进程判断 n 是否大于 0, 大于 0 则遍历 pollfd 数组，找到就绪的 fd

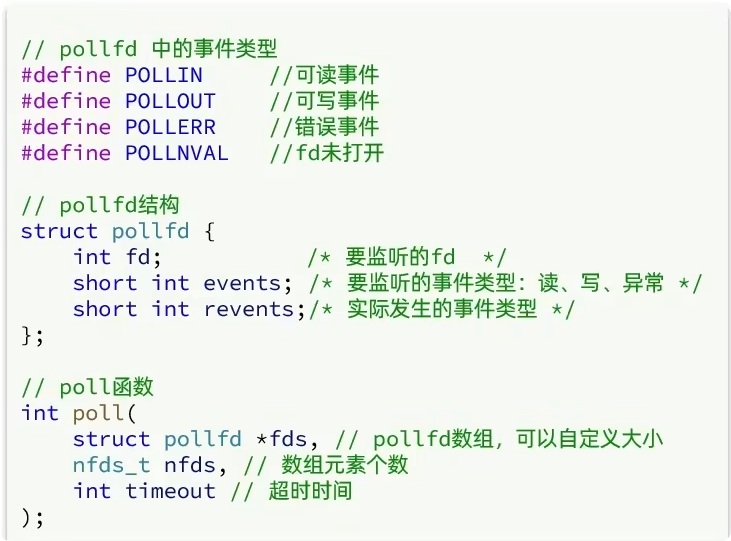

源码

与 select 对比

• select 模式中的 fd_set 大小固定为 1024，而 pollfd 在内核中采用链表，

• 理论上无上限，但实际上不能这么做，因为的监听 FD 越多，每次遍历消耗时间也越久，性能反而会下降

epoll

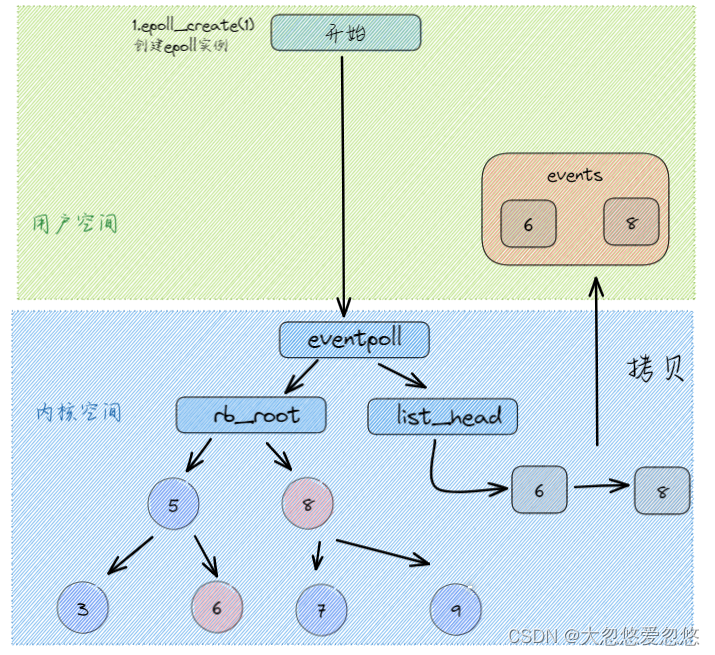

epoll 模式是对 select 和 poll 的改进，它提供了三个函数：eventpoll 、epoll_ctl 、epoll_wait

• eventpoll(epoll示例) 函数内部包含了两个东西 :

  • 红黑树 ：用来记录所有的 fd

  • 链表 ： 记录已就绪的 fd

• epoll_ctl 函数 ，将要监听的 fd 添加到 红黑树 上去，并且给每个 fd 绑定一个监听函数，当 fd 就绪时就会被触发，这个监听函数的操作就是 将这个 fd 添加到 链表中去。

• epoll_wait 函数，就绪等待。一开始，用户态 buffer 中创建一个空的 events 数组，当就绪之后，我们的回调函数会把 fd 添加到链表中去，当函数被调用的时候，会去检查链表（当然这个过程需要参考配置的等待时间，可以等一定时间，也可以一直等），如果链表中没有有 fd 则 fd 会从红黑树被添加到链表中，此时再将链表中的的 fd 复制到 用户态的空 events 中，并且返回对应的操作数量，用户态此时收到响应后，会从 events 中拿到已经准备好的数据，在调用 读方法 去拿数据。

总结

• select 模式存在的三个问题：

  • 能监听的 FD 最大不超过 1024
  • 每次 select 都需要把所有要监听的 FD 都拷贝到内核空间
  • 每次都要遍历所有 FD 来判断就绪状态

• poll 模式的问题：

  • poll 利用链表解决了 select 中监听 FD 上限的问题，但依然要遍历所有 FD，如果监听较多，性能会下降

• epoll 模式中如何解决这些问题的？

  • 基于 epoll 实例中的红黑树保存要监听的 FD，理论上无上限，而且增删改查效率都非常高
  • 每个 FD 只需要执行一次 epoll_ctl 添加到红黑树，以后每次 epol_wait 无需传递任何参数，无需重复拷贝 FD 到内核空间
  • 利用 ep_poll_callback 机制来监听 FD 状态，无需遍历所有 FD，因此性能不会随监听的 FD 数量增多而下降

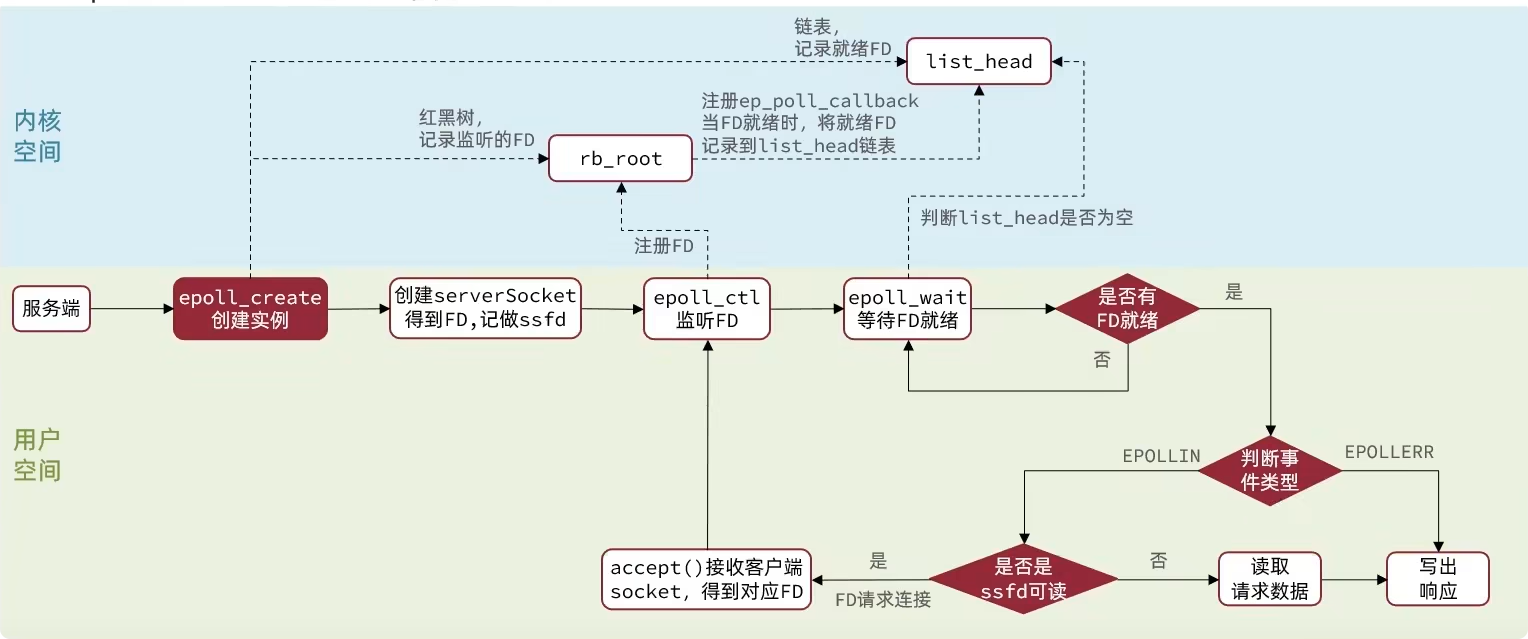

epoll 的服务器端流程

梳理：

• epoll_create:创建eventpoll示例

  • 红黑树rb_root（空）：rb_root 用来去记录需要被监听的 FD
  • 链表list_head（空）：list_head，用来存放已经就绪的 FD

• epoll_ctl：accept()监听连接socket，把要监听的fd，放到红黑树rb_root里面，并且设置回调函数

-epoll_wait：监听事件，检查是有有准备就绪的数据，一旦准备就绪，就触发回调函数，把fb添加到链表list_head里面

redis通信协议

RESP 协议Redis Serialization Protocol

• Redis 1.2 版本引入了 RESP 协议
• Redis 2.0 版本中成为与 Redis 服务端通信的标准，称为 RESP2
• Redis 6.0 版本中，从 RESP2 升级到了 RESP3 协议，增加了更多数据类型并且支持 6.0 的新特性–客户端缓存

协议格式

• 单行字符串：首字节是 ‘+’ ，后面跟上单行字符串，以 CRLF（ “\r\n” ）结尾。例如返回”OK”： “+OK\r\n”

• 错误（Errors）：首字节是 ‘-’ ，与单行字符串格式一样，只是字符串是异常信息，例如：”-Error message\r\n”

• 数值：首字节是 ‘:’ ，后面跟上数字格式的字符串，以 CRLF 结尾。例如：”:10\r\n”

• 多行字符串：首字节是 ‘$’ ，表示二进制安全的字符串，最大支持 512MB：

  • 如果大小为 0，则代表空字符串：”$0\r\n\r\n”
  • 如果大小为 - 1，则代表不存在：”$-1\r\n”

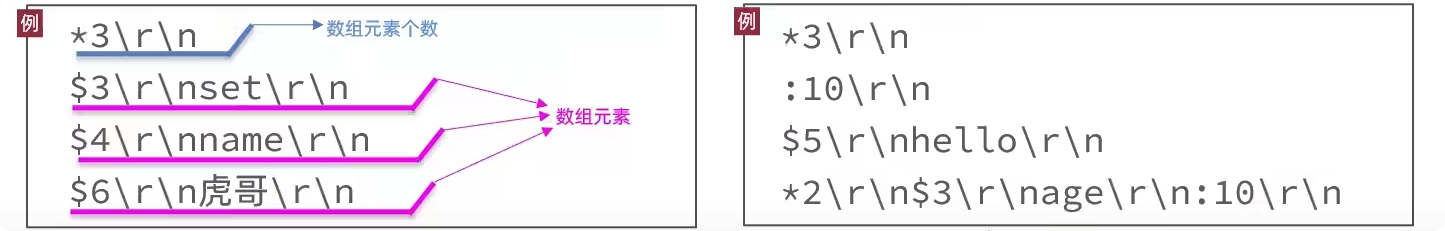

• 数组：首字节是 ‘*’，后面跟上数组元素个数，再跟上元素，元素数据类型不限 :

redis内存回收

Redis 之所以性能强，最主要的原因就是基于内存存储。然而单节点的 Redis 其内存大小不宜过大，会影响持久化或主从同步性能。

我们可以通过修改配置文件来设置 Redis 的最大内存：

maxmemory 1gb

过期 key 处理

当内存使用达到上限时，就无法存储更多数据了。为了解决这个问题，Redis 提供了一些策略实现内存回收：

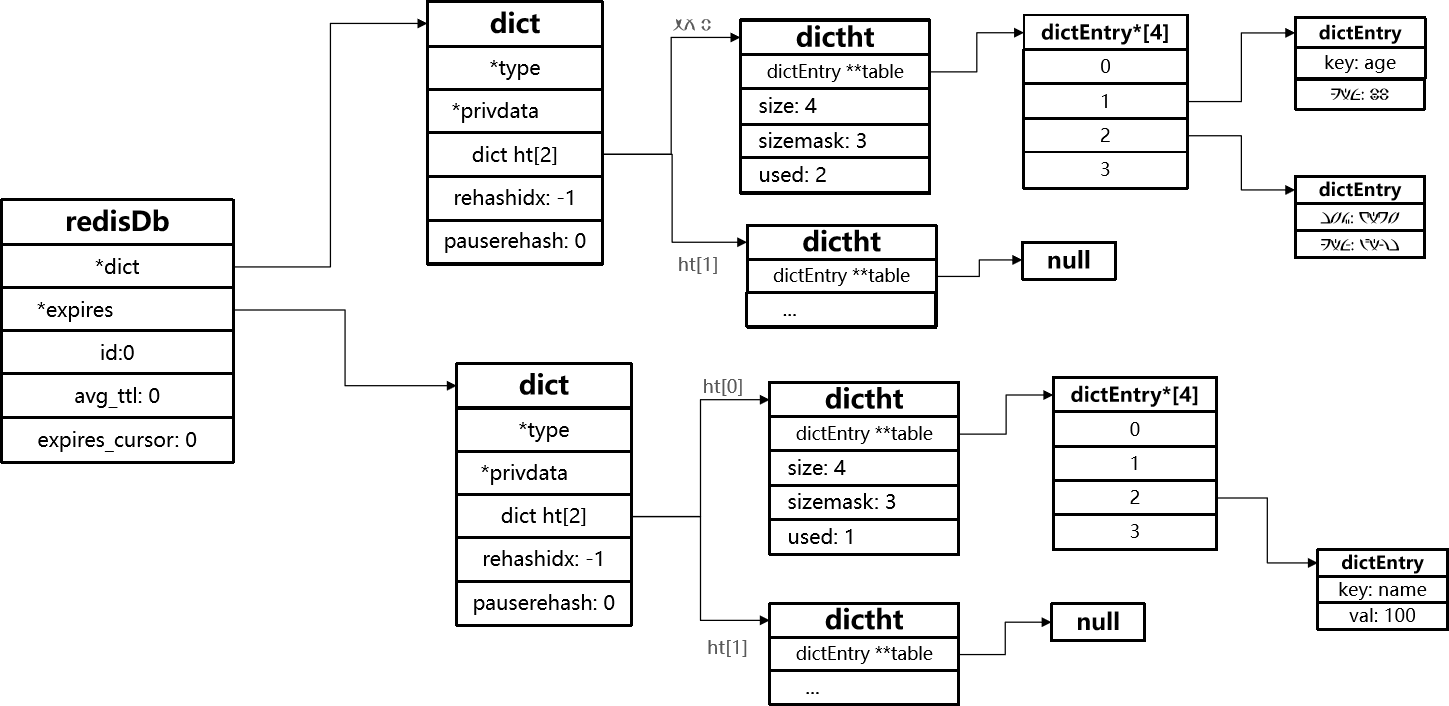

Redis 本身是一个典型的 key-value 内存存储数据库，因此所有的 key、value 都保存在之前学习过的 Dict 结构中。不过在其 database 结构体中，有两个 Dict：一个用来记录 key-value；另一个用来记录 key-TTL。

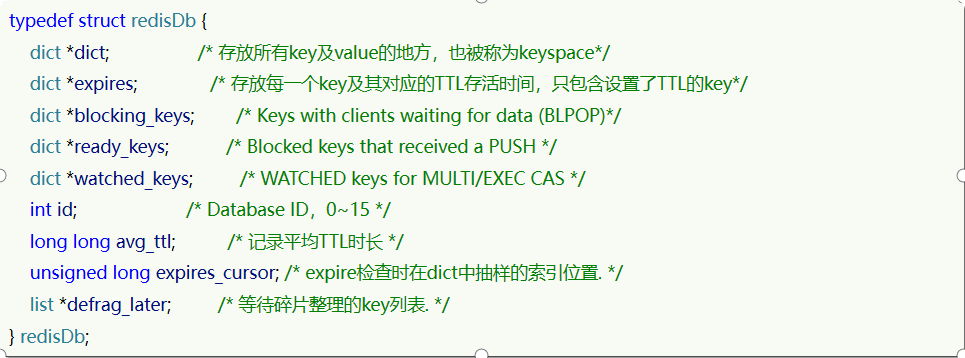

内部结构

惰性删除

惰性删除：顾明思议并不是在 TTL 到期后就立刻删除，而是在访问一个 key 的时候，检查该 key 的存活时间，如果已经过期才执行删除。

周期删除

周期删除：顾明思议是通过一个定时任务，周期性的抽样部分过期的 key，然后执行删除。执行周期有两种：

• Redis 服务初始化函数 initServer () 中设置定时任务，按照 server.hz 的频率来执行过期 key 清理，模式为 SLOW
• Redis 的每个事件循环前会调用 beforeSleep () 函数，执行过期 key 清理，模式为 FAST

SLOW 模式规则：

• 执行频率受 server.hz 影响，默认为 10，即每秒执行 10 次，每个执行周期 100ms。
• 执行清理耗时不超过一次执行周期的 25%. 默认 slow 模式耗时不超过 25ms
• 逐个遍历 db，逐个遍历 db 中的 bucket，抽取 20 个 key 判断是否过期
• 如果没达到时间上限（25ms）并且过期 key 比例大于 10%，再进行一次抽样，否则结束

FAST 模式规则（过期 key 比例小于 10% 不执行 ）：

• 执行频率受 beforeSleep () 调用频率影响，但两次 FAST 模式间隔不低于 2ms
• 执行清理耗时不超过 1ms
• 逐个遍历 db，逐个遍历 db 中的 bucket，抽取 20 个 key 判断是否过期
• 如果没达到时间上限（1ms）并且过期 key 比例大于 10%，再进行一次抽样，否则结束

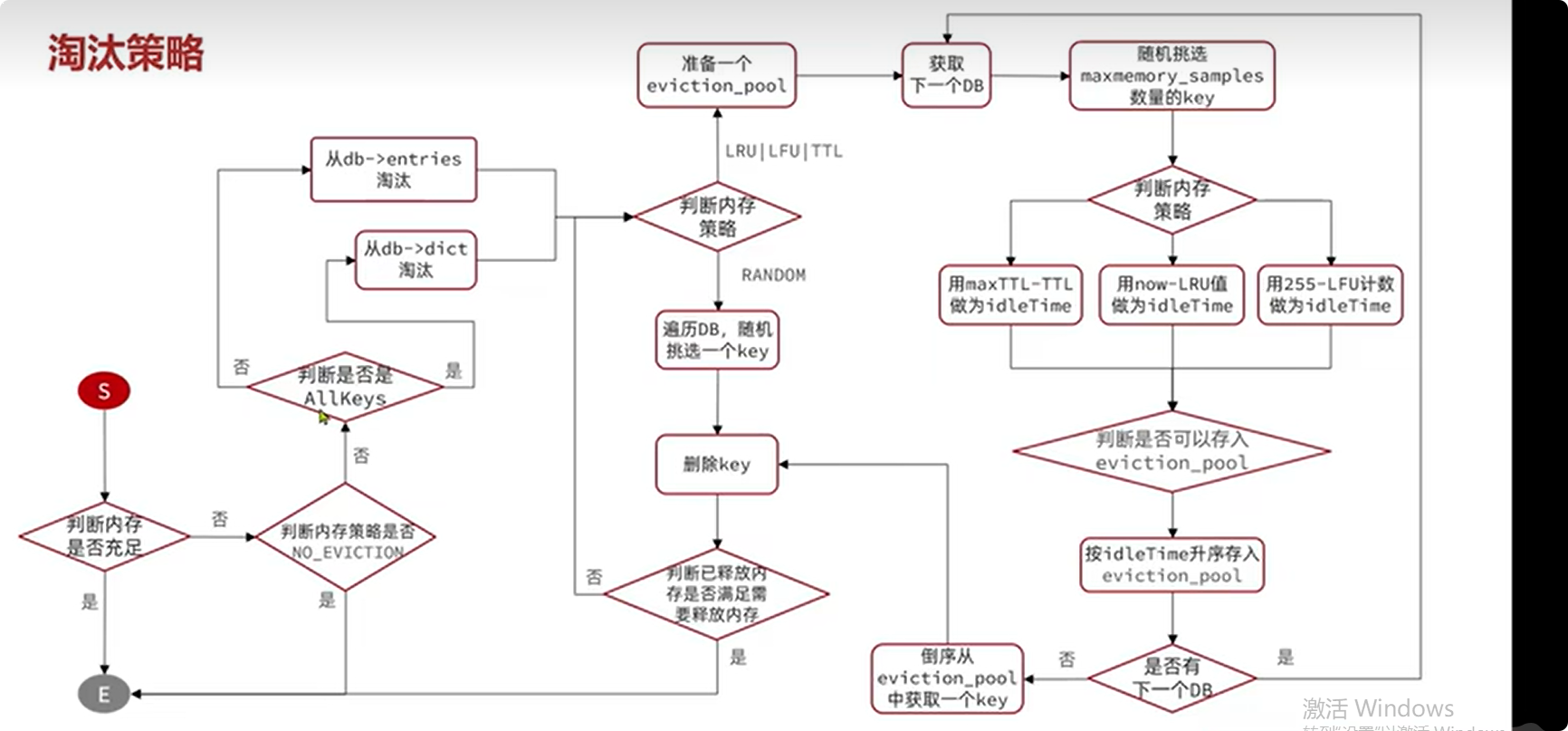

内存淘汰策略

内存淘汰：就是当 Redis 内存使用达到设置的上限时，主动挑选部分 key 删除以释放更多内存的流程。

Redis 支持 8 种不同策略来选择要删除的 key：

• noeviction： 不淘汰任何 key，但是内存满时不允许写入新数据，默认就是这种策略。
• volatile-ttl： 对设置了 TTL 的 key，比较 key 的剩余 TTL 值，TTL 越小越先被淘汰
• allkeys-random：对全体 key ，随机进行淘汰。也就是直接从 db->dict 中随机挑选
• volatile-random：对设置了 TTL 的 key ，随机进行淘汰。也就是从 db->expires 中随机挑选。
• allkeys-lru： 对全体 key，基于 LRU 算法进行淘汰
• volatile-lru： 对设置了 TTL 的 key，基于 LRU 算法进行淘汰
• allkeys-lfu： 对全体 key，基于 LFU 算法进行淘汰
• volatile-lfu： 对设置了 TTL 的 key，基于 LFI 算法进行淘汰

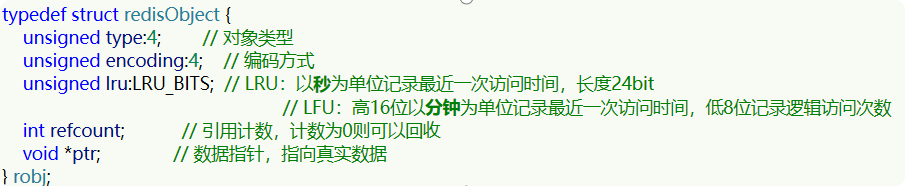

算法

LRU（Least Recently Used），最少最近使用。用当前时间减去最后一次访问时间，这个值越大则淘汰优先级越高。
LFU（Least Frequently Used），最少频率使用。会统计每个 key 的访问频率，值越小淘汰优先级越高。

• LFU 的访问次数之所以叫做逻辑访问次数，是因为并不是每次 key 被访问都计数，而是通过运算：

  • 生成 0~1 之间的随机数 R
  • 计算 (旧次数 * lfu_log_factor + 1)，记录为 P
  • 如果 R < P ，则计数器 + 1，且最大不超过 255
  • 访问次数会随时间衰减，距离上一次访问时间每隔 lfu_decay_time 分钟，计数器 -1
